隨著科技發展，人們?cè)诠ぷ魃钪信c各式各樣電器接觸越來越頻繁，用電安全也成為了生命安全的首要關注事項。電路中用電器在過流、過載時能夠及時斷電，保護人身安全及電器。交流接觸器在日常中使用比較多，現在小編和您一起了解一下LS品牌交流接觸器工作原理。

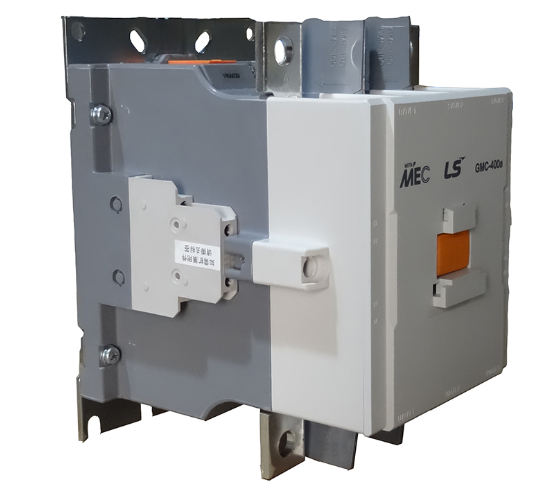

LS接觸器主要組成部分

LS接觸器主要組成部分動鐵心，靜鐵心，動靜觸點，塑料外殼等這些配件組成一個接觸器。

LS產電交流接觸器的工作原理

【當線圈通電時，靜鐵芯產生電磁吸力將動鐵芯吸合，由于觸頭系統是與動鐵芯聯動的，因此動鐵芯帶動三條動觸片同時動作，主觸點閉合，與主觸點機械相連的輔助常閉觸點斷開，輔助常開觸點閉合，從而接通電源，當線圈斷電時吸力消失。鐵芯聯動部分依靠彈簧的反作用力而分離，使主觸頭斷開。和主觸點機械相連的輔助常閉觸點閉合。輔助常開觸點斷開，從而切斷電源】

LS交流接觸器系列線圈分類

接觸器線圈有兩種，即交流線圈和直流線圈。交流線圈常用AC24;AC110V;AC220V;AC380在接線圈電壓的時候一定要注意線圈的伏數，要是接錯線圈電壓最終的結果是線圈燒毀，鐵心無法動作。直流線圈我們常用的有DC24;DC110;DC220V這三種規格，要注意的是不能把交流電接在直流上。
